ACR1581U-C1 Czytnik NFC do e-Dowodu Dual Interface Reader

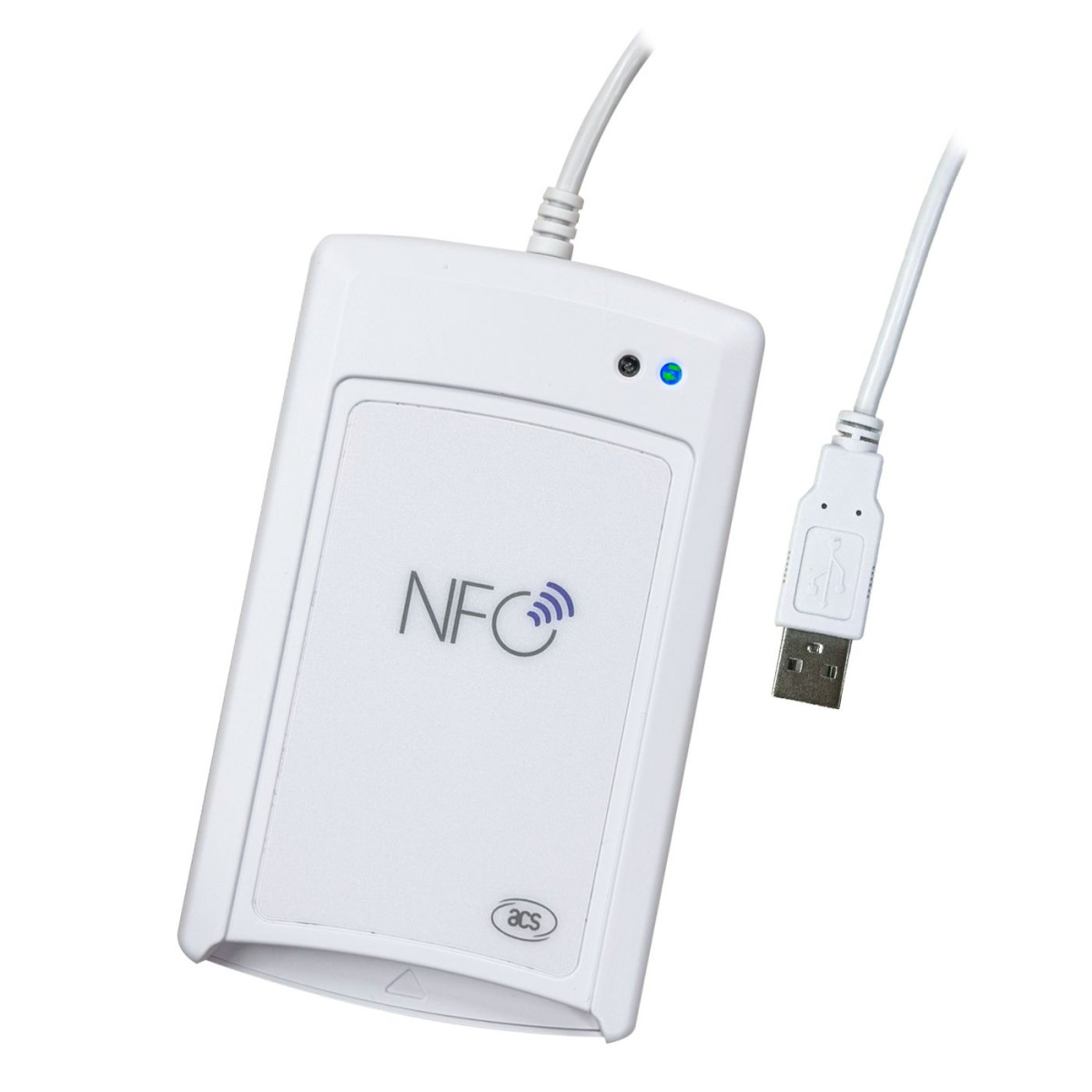

ACS ACR1581U-C1 DualBoost III – czytnik kart stykowych, bezstykowych i SAM

ACS ACR1581U-C1 DualBoost III to uniwersalny czytnik kart inteligentnych łączący w jednym urządzeniu obsługę kart stykowych, bezstykowych oraz modułu SAM. Został zaprojektowany z myślą o wymagających zastosowaniach, w których istotna jest szeroka kompatybilność, bezpieczeństwo oraz możliwość wykorzystania różnych technologii kart bez konieczności stosowania kilku oddzielnych czytników.

Urządzenie komunikuje się z komputerem przez USB Type-A i wykorzystuje standard USB CCID. Obsługa PC/SC pozwala na współpracę z szeroką gamą standardowych aplikacji wykorzystujących karty inteligentne. Czytnik jest zasilany z portu USB i pracuje w trybie USB Full Speed do 12 Mbps.

Trzy interfejsy kart w jednym urządzeniu

ACR1581U-C1 łączy trzy funkcjonalne interfejsy:

• ICC – czytnik kart stykowych ISO 7816,
• PICC – czytnik kart i tagów bezstykowych,
• SAM – osobne gniazdo dla modułu SAM w formacie SIM.

Dzięki temu urządzenie może być stosowane w systemach wykorzystujących zarówno karty mikroprocesorowe, jak i karty NFC oraz dodatkowe mechanizmy zabezpieczeń oparte na module SAM.

Czytnik kart stykowych ISO 7816

Wbudowany interfejs stykowy obsługuje karty zgodne ze standardem ISO 7816 Class A, B i C, czyli karty pracujące przy napięciu 5 V, 3 V oraz 1,8 V. Czytnik obsługuje protokoły T=0 i T=1 oraz prędkość komunikacji do 1250 kbps.

ACR1581U-C1 może współpracować m.in. z kartami mikroprocesorowymi oraz rozwiązaniami wykorzystującymi CAC (Common Access Card) i PIV (Personal Identity Verification).

Czytnik bezstykowy NFC 13,56 MHz

Część bezstykowa obsługuje technologie ISO 14443 Type A i Type B, ISO 15693, MIFARE® oraz FeliCa. Czytnik obsługuje również NFC Tags oraz dodatkowe technologie, takie jak SRI/SRIX, CTS, Innovatron, Picopass i Topaz.

Prędkość komunikacji dla kart ISO 14443 sięga 848 kbps. Wbudowana antena zapewnia zasięg odczytu do około 70 mm, zależnie od typu karty lub taga i warunków pracy.

Trzy tryby pracy NFC

ACR1581U-C1 oferuje trzy tryby pracy NFC:

• Reader/Writer – odczyt i zapis obsługiwanych kart oraz tagów,
• Card Emulation – emulacja karty bezstykowej,
• Keyboard Emulation – przekazywanie odczytanych danych do komputera jako wejścia klawiatury.

Tryb Keyboard Emulation może być przydatny w zastosowaniach, w których dane odczytane z karty lub taga NFC mają zostać bezpośrednio przekazane do aktywnego pola aplikacji.

Wbudowane gniazdo SAM

Czytnik posiada jedno gniazdo SAM w standardzie SIM, zgodne z ISO 7816 Class A i obsługujące protokoły T=0 oraz T=1. Moduł SAM może być wykorzystywany w systemach wymagających dodatkowych funkcji bezpieczeństwa, np. w rozwiązaniach wykorzystujących kryptografię, uwierzytelnianie lub kontrolę dostępu.

Extended APDU i aktualizacja firmware

ACR1581U-C1 obsługuje extended APDU do 64 KB, co pozwala na pracę z aplikacjami wymagającymi przesyłania większych struktur danych pomiędzy kartą a aplikacją.

Producent przewidział również aktualizację firmware przez USB, umożliwiającą utrzymanie urządzenia w aktualnej wersji bez wymiany sprzętu.

Zastosowania

ACR1581U-C1 sprawdzi się w rozwiązaniach wykorzystujących różne technologie kart, m.in. w:

• systemach identyfikacji i uwierzytelniania,
• administracji publicznej i e-government,
• bankowości i usługach finansowych,
• systemach kontroli dostępu,
• systemach transportowych i biletowych,
• aplikacjach wykorzystujących karty NFC i smart card,
• rozwiązaniach wymagających wykorzystania modułu SAM,
• systemach wymagających jednoczesnej obsługi kart stykowych i bezstykowych.

Parametry techniczne

Podsumowanie

ACS ACR1581U-C1 DualBoost III to wszechstronny czytnik dla środowisk, w których potrzebna jest jednoczesna obsługa kart stykowych, bezstykowych i modułów SAM. Połączenie standardów ISO 7816, ISO 14443, ISO 15693 oraz szerokiej obsługi NFC sprawia, że urządzenie może być stosowane w wielu profesjonalnych systemach kartowych.

Wersja ACR1581U-C1 wyposażona jest w USB Type-A oraz niewymienny przewód o długości 2 m.
